K3G225-RE07-03 radialmodul

EC-radialmodul.

• Hög verkningsgrad tack vare RadiCal-fläkthjul och EC-motor
• Extremt tyst drift
• Kompakt och robust konstruktion, underhållsfri

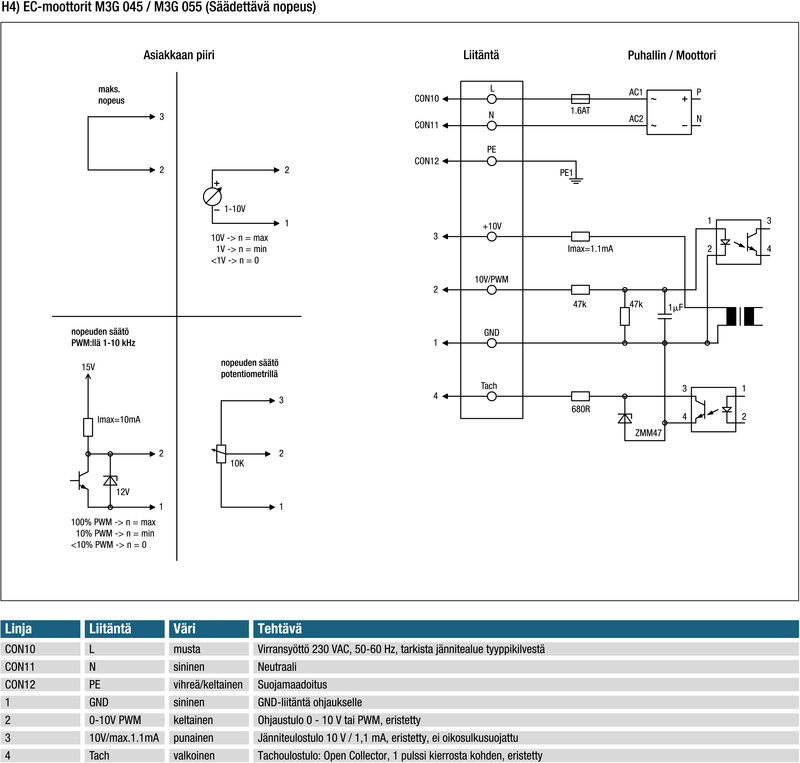

• Styrsignal 0–10 VDC eller PWM
• Spänningsutgång 10 VDC max. 1,1 mA
• Tacho-utgång
• Mjukstart

EMC

• Immunitet enligt EN 61000-6-2
• Harmonik enligt EN 61000-3-2/3
• Emission enligt EN 61000-6-3

VVS-KOD: 8025264
GTIN/EAN: 6415880252649

Renoveringsbroschyr finns här

Bruksanvisning finns här

Produktkort finns här

Tillbehör och potentiometrar här

Säkerhetsföreskrifter för fläktar på svenska!
EC_och_DC_Sakerhetsanvisningar_SWE.pdf

Se länken nedan för guide om fläktmotorers rotationsriktning.
Guide om fläktars rotationsriktning

Rotationsriktning som bild här

Tekniska data:

• Beskrivning: EC-radialmodul
• Spänning: 1~230 VAC
• Spänningsområde: 200–240 VAC
• Frekvens: 50 / 60 Hz
• Effekt: 170 W
• Märkström: 1,4 A
• Maxström: 1,4 A
• Varvtal: 2860 rpm
• Luftflöde: 361,00 l/s
• Luftflöde: 1300,0 m³/h
• Driftstemperatur: -25…+60 °C
• Rotationsriktning: Medurs sett från rotorsidan
• Motortyp: M3G055-DF
• Motormodell: Elektroniskt kommuterad ytterrotormotor med integrerad elektronik
• Motorskydd: Skydd mot överhettning och rotorblockering, motorströmbegränsning
• Kapslingsklass: IP44
• Isolationsklass: B
• Lager: Kullager
• Material: Elektronik inkapslad i aluminiumgjutgods
• Fläkthjul: Glasfiberförstärkt plast, PA6
• Hölje/kåpa: Glasfiberförstärkt plast, PA6
• Monteringsläge: Axel horisontell eller rotor nedåt (rotor uppåt på begäran)
• Elektrisk anslutning: Kabel 450 mm, flera kabelutgångsalternativ
• Godkännanden: EN 60335-1
• Storlek: Ø 225 mm
• Vikt: 2,2 kg

Produktnummer: K3G225RE0703
